ばね鋼加工のノウハウ

当社のばね鋼加工の特徴は

長年、ばね鋼材を扱い数多くの製品を製造してきました。その製品の中でばね鋼材の特性を活かした「トーションバー」の製造があります。 製品の特性として長尺であること、セレーション加工、熱処理があげられます。

当社では、お客様の要求にこたえられるように加工技術を研鑽しています。

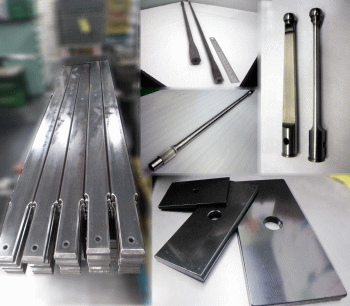

ばね鋼は機械加工が出来ない程の硬度で粘り特性が強く、加工は非常に難しいですが、自動車用板ばねの部品加工、鉄道車両用トーションバー、印刷機用トーションバー、精密安全ピンなど、長物製品から小物製品まで幅広く対応しています。

特に、長ものの加工は他社にない技術を持っています。長さ約2000mm、直径約50mm、直径比率100Ｄ程度まで対応可能で、１００分の一単位で加工することができます。

将来的にはトーションバーの両端のスプライン加工も提供できるよう技術の習得を計画しています。



ばね鋼加工とは
ばね鋼（ＳＵＰ材）は、鋼に特殊元素を添加し熱処理を加える事によってその性質を変え、必要なばね特性が得られるようにしています。焼入れ、焼き戻しの条件によってばね特性が決められるので熱処理条件は非常に重要な要素です。

当社が扱う主なばね鋼はＳＵＰ９、ＳＵＰ９Ａ、ＳＵＰ１０、ＳＵＰ１１Ａで一般的には下表のような特徴があります。

記号	熱処理温度（℃）		機械的性質
	焼入れ	焼戻し	耐力 0.2％	引張強さ	伸び (%)	絞り(%)	硬度
			N/mm2	N/mm2	4号試験片 または 5号試験片	4号試験片	HBW
SUP9	830〜860 油冷	460〜510	1080以上	1230以上	9以上	20以上	363〜429
SUP9A	830〜860 油冷	460〜520	1080以上	1230以上	9以上	20以上	363〜429
SUP10	840〜870 油冷	470〜540	1080以上	1230以上	10以上	30以上	363〜429
SUP11A	830〜860 油冷	460〜520	1080以上	1230以上	9以上	20以上	363〜429

材料記号	鋼 材	用 途
SUP9	マンガンクロム鋼鋼材	主として重ね板ばね、コイルばね、トーションバー
SUP9A
SUP10	クロムバナジウム鋼鋼材	主にコイルばねやトーションバーに使用されます。
SUP11A	マンガンクロムボロン鋼鋼材	主に、大形の重ね板がね、コイルばねやトーションバーに使用されます。

機械加工においてもその熱処理条件が影響を与えて、どう加工するかは長年の経験で得られる
重要なノウハウです。

---
